| MOQ: | negotiate |
| prezzo: | negotiate |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT D/P |
| Capacità di approvvigionamento: | 10000pcs |
8.8 pollici Bar Tipo TFT Display 480x1920 Pixel MIPI Interfaccia Introduzione al prodotto
Rapida rassegna del prodotto
Dimensione: 8,8 pollici
Risoluzione: 480x1920 punti
Direzione della vista: IPS
Interfaccia MIPI
¢ IC del driver:OTA7290B
¢Control-Board: No
¢luminosità ((cd/m2): 500
¢ Pannello sensoriale: senza pannello sensoriale, CTP facoltativo
Informazioni sul prodotto
| Parole chiave: | Tipo di barra TFT 8,8 pollici |
| Risoluzione: | 480x1920 |
| Interfaccia: | MIPI |
| Direzione di visione: | IPS Tutti gli angoli di visione |
| Tensione di guida: | 15 V |
| Luminanza superficiale: | 500 Cd/m2 (nit) |
| Schermo tattile: | - No, no. |
| Contrasto: | 1000:01:00 |
| Temperatura di funzionamento: | ¥20°C a +70°C |
| Temperatura di conservazione: | ¥30°C a +80°C |
| Collegamento: | Tipo di connettore |
| Pini: | 40 PINS |
| Durata di vita del LED: | 30000 ore |
| Rispetto: | Conformità CE&FCC& RoHS |
8Prodotto di interfaccia MIPI da 480x1920 pixelDisegno
Descrizione della funzione del modulo
|
Numero PIN. |
Il simbolo |
LCMFunzionale |
|
1 |
GND |
POvere Ground |
|
2 |
NC |
NC |
|
3~ 4 |
LEDA |
alimentazione del terminale di ingresso dell'anodo di retroilluminazione. |
|
5 |
NC |
NC |
|
6 ~ 7 |
LEDK. |
Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
|
8 |
NC |
NC |
|
9 |
GND |
POvere Ground |
|
10 |
NC |
NC |
|
11 |
AVDD |
Fornitore di alimentazione per circuito analogo |
|
12 |
NC |
NC |
|
13 |
VGH |
Fornitura di alimentazione per potenza positiva per TFT |
|
14 |
NC |
NC |
|
15 |
VGL |
Fornitura di corrente per potenza negativa per TFT |
|
16 |
NC |
NC |
|
17 |
GND |
POvere Ground |
|
18 |
VCOM |
Fornitore di alimentazione per tensione comune. |
|
19 ~ 20 |
GND |
POvere Ground |
|
21 |
RISET |
Reset pin. Impostando uno o l'altro pin basso inizializza l'LSI |
|
22 |
VCI |
alimentazione per circuito DC/DC2.7- Tre.6V) |
|
23 |
STBYB |
Modalità di attesa
|
|
24 |
TP_SYNC |
Segnale di sincronizzazione per touch panel
|
|
25 |
GND |
POvere Ground |
|
26 |
D0P |
Pini di ingresso del segnale differenziale dati MIPI-DSI |
|
27 |
D0N |
Pini di ingresso del segnale differenziale dati MIPI-DSI |
|
28 |
GND |
POvere Ground |
|
29 |
D1P |
Pini di ingresso del segnale differenziale dati MIPI-DSI |
|
30 |
D1N |
Pini di ingresso del segnale differenziale dati MIPI-DSI |
|
31 |
GND |
POvere Ground |
|
32 |
CLKP |
Pini di ingresso del segnale differenziale MIPI-DSI CLOCK |
|
33 |
CLKN |
Pini di ingresso del segnale differenziale MIPI-DSI CLOCK |
|
34 |
GND |
POvere Ground |
|
35 |
D2P |
Pini di ingresso del segnale differenziale dati MIPI-DSI |
|
36 |
D2N |
Pini di ingresso del segnale differenziale dati MIPI-DSI |
|
37 |
GND |
POvere Ground |
|
38 |
D3P |
Pini di ingresso del segnale differenziale dati MIPI-DSI |
|
39 |
D3N |
Pini di ingresso del segnale differenziale dati MIPI-DSI |
|
40 |
GND |
POvere Ground |
Absoluto MAxiom Rdi raggiungere
|
Caratteristiche |
Il simbolo |
Un minuto. |
- Max, ti prego. |
Unità |
|
Temperatura di funzionamento LCM |
TOPR |
-20 |
+70 |
°C |
|
Temperatura di stoccaggio LCM |
TSTG |
-30 |
+80 |
°C |
|
Umidità |
RH |
- Non lo so. |
90 |
% |
TFTDCCCaratteristiche
| Caratteristiche | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Nota |
| TFT OperationFrame rate | Hz | - Non lo so. | 60 | - Non lo so. | Hz | - Non lo so. |
| Tensione di alimentazione per (DC/DC) | VDD | 2.7 | 2.8 | 3.6 | V. | - Non lo so. |
| Porta TFT ON tensione | VGH | - Non lo so. | 18 | - Non lo so. | V. | - Non lo so. |
| TFT Gate OFF Voltage | VGL | - Non lo so. | - 10 | - Non lo so. | V. | - Non lo so. |
| TFT tensione comune | Vcom | 4.5 | 4.88 | 5.2 | V. | - Non lo so. |
| AVDD | Avdd | - Non lo so. | 9.6 | - Non lo so. | V. | - Non lo so. |
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 10 LED bianchi.
sono riportate nelle tabelle seguenti.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 14 | - Non lo so. | 17 | V. | - Non lo so. |
| Corrente in avanti | Io...F | - Non lo so. | 160 | - Non lo so. | mA | - Non lo so. |
| Luminanza (con LCD) | Lv | - Non lo so. | 550 | - Non lo so. | cd/m2 | - Non lo so. |
| Tempo di vita del LED | N/A | - Non lo so. | 20,000 | - Non lo so. | Ora | Nota 1 |
Nota:

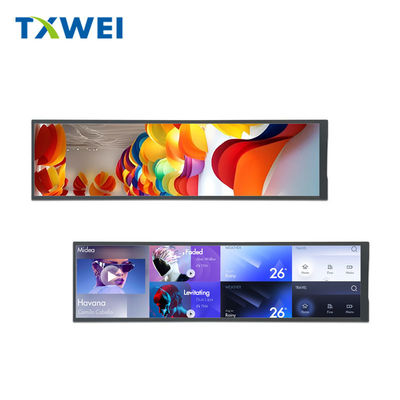

8Prodotto di interfaccia MIPI da 480x1920 pixelImmagine
Parola chiave di ricerca: tft 8.8", 8.8" tft lcd, 8.8" tft lcd, 8.8 pollici tft lcd, tft lcd 8.8Display tft da 8,8 pollici, display tft da 8,8 pollici, display tft da 8,8 pollici, display tft da 8,8 pollici, display tft da 8,8 pollici, display tft LCD da 8,8 pollici, display TFT da 8,8 pollici, tipo TFT da 8,8 pollici, tipo TFT da 8,8 pollici, tipo TFT da 8,8 pollici.Display a barre da 8 pollici. display TFT tipo barra estesa 8.8", 8.8 pollici tipo barra estesa TFT, 8.8 pollici tipo barra estesa.
