| MOQ: | negotiate |
| prezzo: | negotiate |
| Imballaggio standard: | cardboard |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT D/P |
| Capacità di approvvigionamento: | 10000pcs |

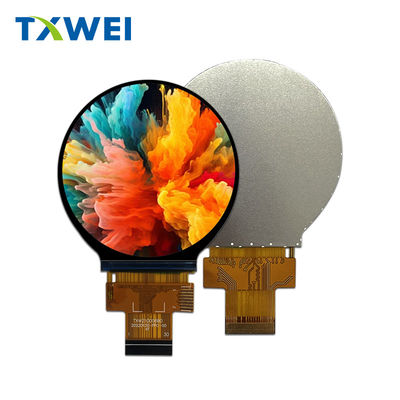

2.1 pollice LCD rotondo,rotondoTFT LCD da 2,1"
TXW210006B0 è un display LCD TFT circolare a colori a diagonale di 2,1 pollici 480 * 480. Supporta l'interfaccia MIPI ed è ampiamente utilizzato in elettrodomestici intelligenti, telecomandi intelligenti,interruttori rotanti intelligenti, l'educazione dei bambini, gli strumenti medici, l'interconnessione intelligente automobilistica e altri prodotti.
Il TXW210006B0 è un TFT-LCD circolare con una luminosità di 450 nits (valore tipico).
| Prodotto: | 2.1 pollice Display TFT rotondo (circolare) | Schermo tattile: | Senza contatto (con CTP opzionale) |
|---|---|---|---|
| Risoluzione: |
480*480 punti |
Dimensione del vetro di copertura: | Personalizzabile |
| Direzione di visione: | IPS (Tutti gli angoli di visione) | Interfaccia: |
MIPI |
| Numero di pin: | 30 pin | Dimensione del profilo: |
56.18*59.71*2.2 mm |
|
L'IC del conducente LCM: |
ST7701S |
Luminanza superficiale: | 450 Cd/m2 (nits) |
| Durata di vita del LED: | 30000 ore | Rispetto: | Compatibile con CE&FCC e RoHS |
2.1 pollice LCD rotondo, LCD TFT rotondo 2.1" Disegno
Descrizione della funzione del modulo
| Numero PIN. | Il simbolo | Funzionale |
| 1 | LEDA | alimentazione del terminale di ingresso dell'anodo di retroilluminazione. |
| 2 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 3 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 4 | VCIo... | Fornitore di alimentazione per LCD. |
| 5 | IOVCC | Fornitore di alimentazione per I/O. |
| 6 | RISET | Ripristina il terminale di ingresso del segnale. |
| 7 | TE | Imposta l'impulso della testa per un effetto di strappo. |
| 8 | PWM | PWM (Pulse Width Modulation) Segnale di guida a LED. |
| 9 | GND | Terreno di potenza |
| 10 | MIPI_0P | Polarità positiva dei dati di differenziale di bassa tensione 0 segnale |
| 11 | MIPI_0N | Polarità negativa del segnale differenziale di bassa tensione 0 |
| 12 | GND | Terreno di potenza |
| 13 | MIPI_1P | Polarità positiva dei dati differenziali di bassa tensione 1 |
| 14 | MIPI_1N | Polarità negativa del segnale differenziale di bassa tensione 1 |
| 15 | GND | Terreno di potenza |
| 16 | CLKP | Polarità positiva del segnale orario differenziale a bassa tensione |
| 17 | CLKN | Polarità negativa del segnale orario differenziale a bassa tensione |
| 18 | GND | Terreno di potenza |
| 19 | NC | Nessuna connessione. |
| 20 | NC | Nessuna connessione. |
| 21 | GND | Terreno di potenza |
| 22 | NC | Nessuna connessione. |
| 23 | NC | Nessuna connessione. |
| 24 | GND | Terreno di potenza |
| 25 | CTP_INT | Uscita di interruzione del pannello tattile |
| 26 | CTP_SDA | Dati I2C del pannello tattile |
| 27 | CTP_SCL | Orologio I2C del pannello tattile |
| 28 | CTP_RESET | Ripristino del pannello tattile |
| 29 | CTP_VCI | Pannello sensoriale Powerfornitura2.8~3.3V |
| 30 | GND | Terreno di potenza |
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 4 LED bianchi.
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 2.8 | - Non lo so. | 3.2 | V. | - Non lo so. |
| Corrente in avanti | Io...F | - Non lo so. | 80 | - Non lo so. | mA | - Non lo so. |
| Luminanza (con LCD) | Lv | - Non lo so. | 450 | - Non lo so. | cd/m2 | - Non lo so. |
| Tempo di vita del LED | N/A | - Non lo so. | 30,000 | - Non lo so. | Ora | Nota 1 |
Nota:
(1)La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale a IL=20mA/LED. La durata di vita del LED potrebbe essere ridotta se il funzionamento del LED è superiore a 25mA/LED.
2.1 pollice LCD rotondo, LCD TFT rotondo 2.1" Immagine del prodotto reale
