2.4 pollici proiettato con display touch capacitivo, pannello multi touch capacitivo 240x320 punti

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

2.4 pollici proiettato con display touch capacitivo, pannello multi touch capacitivo 240x320 punti

MOQ:	negotiate
prezzo:	negotiate
Imballaggio standard:	cardboard
Periodo di consegna:	16
Metodo di pagamento:	L/C TT D/P
Capacità di approvvigionamento:	10000pcs

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Place of Origin

Guangdong,China

Marca

TXWEI

Certificazione

CE ROHS FCC

Numero di modello

TXW240091S0-CTP

Tipo LCD:

di solito nero

Dimensione:

Disposizione dei pixel:

Striscia RGB

Elemento di azionamento:

Matrice attiva TFT

temperatura di funzionamento:

-20+70

Area attiva:

36,72*48,96

Lumens di grado:

600cd/m2

Numero di pixel:

240*320

Evidenziare:

2Display LCD TFT da 0

4 pollici

Descrizione del prodotto

2.4 pollici LCD TFT con PCAP touch screen Descrizione

2.4 pollici QVGA 240x320 Dots TFT LCD Display Interfaccia MCU con PCAP Proiettato Tocco Capacitivo

TXW240091S0-CTP è un modulo TFT-LCD di tipo QVGA TN da 2,4 pollici con interfaccia MPU da 8/16 bit con touch screen capacitivo (CTP).La sua risoluzione è di 240x320 pixel. Questo modulo di display TFT da 2,4 pollici ha un controller IC ST7789, supporta l'interfaccia MPU e il CTP è l'interfaccia I2C. La luminosità è di 600cd/m2, la gamma di temperatura di lavoro è di -20~+70 °C,e l'intervallo di temperatura di conservazione è di -30 ~ + 80 °CQuesto design è molto adatto per display FRID portatile, display di strumenti, display di apparecchiature mediche, display di apparecchiature domestiche, display di apparecchiature industriali, registratore di guida,apparecchiature fotografiche, ecc. La tensione di alimentazione (VCC) per l'alimentazione del pannello LCD è di 3 V.

Prodotto:	2.4 pollici CTP TFT LCD	Risoluzione:	240x320 punti
Schermo tattile:	Con CTP	Dimensione del vetro di copertura:	Personalizzabile
Dimensione del profilo:	46.3263.863.67mm	Direzione di visione:	Tutto a mezz'ora
Interfaccia:	8/16 bit MCU + I2C (PCAP)	Numero di pin:	40 pin
L'IC del driver LCM:	ST7789	Luminanza superficiale:	600 Cd/m2 (nits)
Durata di vita del LED:	30000 ore	Rispetto:	CE & FCC & RoHS Conforme

Perché scegliere noi

1Forniamo soluzioni personalizzate per display LCD

Il vostro prodotto ha requisiti specifici di applicazione, specifiche elettriche, specifiche ottiche, caratteristiche touch o dimensioni meccaniche che richiedono display personalizzati?Tian Xianweipuò soddisfare le vostre esigenze LCD personalizzate.

2. Soluzioni totali per touch screen e display

Ti preoccupi di assemblare il touch screen e il display?Tian Xianweipuò fornire schermi touch personalizzati e standard, incluse soluzioni multi-touch resistive e capacitive, inclusi servizi di legame aereo e ottico.

3- Impegno per l'affidabilità della qualità

Tian Xianweiè qualificato da ISO9001:2015 e ISO14000, soddisfa le norme RoHS, CE,FCC e altre norme ambientali nei mercati globali.prove di affidabilità e invecchiamento.

4. Fornitura a lungo termine

In circostanze normali, i prodotti che raccomandiamo possono essere forniti per più di 5 anni.Faremo piani alternativi in anticipo per garantire le vostre esigenze di approvvigionamento a lungo termine.

2.4 pollici LCD TFT con PCAP touch screen Disegno

2.4 pollici proiettato con display touch capacitivo, pannello multi touch capacitivo 240x320 punti 0

2.4 pollici proiettato con display touch capacitivo, pannello multi touch capacitivo 240x320 punti 1

AbsolutoMAxiomRdi raggiungere

Caratteristiche	Il simbolo	Un minuto.	- Max, ti prego.	Unità
Temperatura di funzionamento LCM	T_OPR	- Venti	+60	°C
Temperatura di stoccaggio LCM	T_STG	- Trenta	+ 70	°C
TP Temperatura di funzionamento e umidità (20% ~ 90%RH)	T_OPR	- Venti	+60	°C
TP SStemperatura e umidità di stoccaggio (20% ~ 90%RH)	T_STG	- Trenta	+ 70	°C
Umidità	RH	-	90	%

Caratteristiche dell'unità di retroilluminazione

Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 4 LED bianchi, le cui caratteristiche sono illustrate nelle tabelle seguenti.

Caratteristiche	Il simbolo	Un minuto.	Tipo	- Max, ti prego.	Unità	Altre note
Voltaggio in avanti	V._F	2.8	-	3.2	V.	-
Corrente in avanti	Io..._F	- Non lo so.	80	-	mA	-
Luminanza (con LCD)	Lv		TBD	- Non lo so.	cd/m²	-
Tempo di vita del LED	N/A	- Cosa?	30,000	- Non lo so.	Ora	Nota 1

Nota:

La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale a_L= 20mA/LED. Il tempo di vita del LED potrebbe essere ridotto se si_Lè superiore a 25 mA/LED.

LCMDescrizioni dei pin

Numero PIN.	Il simbolo	Funzionale
1 ~ 2	GND	Terreno di potenza
3	TE	Il segnale di effetto strappo viene utilizzato per sincronizzare l' MCU con la memoria framing
4	GND	Terreno di potenza
5	VCC	Fornitore di alimentazione per LCD.
6	IOVCC	Fornitore di alimentazione per I/O.
7 ~ 22	DB15~DB0	Bus dati di interfaccia parallela MCU.
23	GND	Terreno di potenza
24	R & S	RDati ead al bordo ascendente.
25	WR	Abilitazione di scrittura nell'interfaccia parallela MCU.
26	RS	Visualizzazione dei dati/pin di selezione dei comandi in interfaccia parallela.
27	CS	Chip selezionare l' ingresso del segnalepin
28	RISET	Ripristina il terminale di ingresso del segnale.
29	GND	Terreno di potenza
30	IM0	Selezionare la modalità di interfaccia MCU
31	GND	Terreno di potenza
32	CTP_VDD	Fornitore di alimentazione per LCD.
33	CTP_RST	Ripristino del pannello tattile
34	CTP_INT	Uscita di interruzione del pannello tattile
35	CTP_SDA	Dati I2C del pannello tattile
36	CTP_SCL	Orologio I2C del pannello tattile
37	GND	Terreno di potenza
38	LEDA	alimentazione del terminale di ingresso dell'anodo di retroilluminazione.
39	LEDK.	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
40	GND	Terreno di potenza

Caratteristiche ottiche

2.4 pollici proiettato con display touch capacitivo, pannello multi touch capacitivo 240x320 punti 2

Nota:1L'angolo di visione è l'angolo al quale il rapporto di contrasto è superiore a 10.12 o'clock direzione rispetto all'asse ottico che è normale per la superficie LCD (cfr. FlGURE 1).

2.Le misurazioni del contrasto devono essere effettuate all'angolo di visione di ◎= 0 e al centro della superficie LCD.La luminosità deve essere misurata con tutti i pixel nel campo visivo impostati per primi sul bianco,poi allo stato oscuro.. (vedi FlGUR 1) Il rapporto di contrasto di luminosità (CR) è definito matematicamente.

3.La trasmittanza è il valore senza APF e senza CG.

4.Le coordinate di cromaticità del colore specificate nella tabella di cui sopra sono calcolate a partire dai dati spettrali misurati con tutti i pixel prima in rosso, verde, blu e bianco.Le misurazioni devono essere effettuate al centro del pannello.

5.Le misurazioni del tempo di risposta elettro-ottico devono essere effettuate come FlGURE2 con l'accensione del segnale di ingresso "dati" ON e OFf.I tempi necessari per la variazione della luminosità dal 10% al 90% sono Tr e dal 90% al 10% Tf..

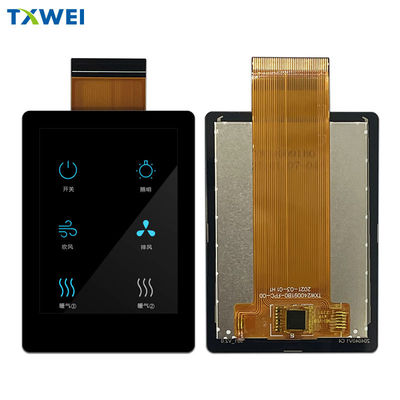

2.4 pollici LCD TFT con PCAP touch screen Immagine del prodotto reale
