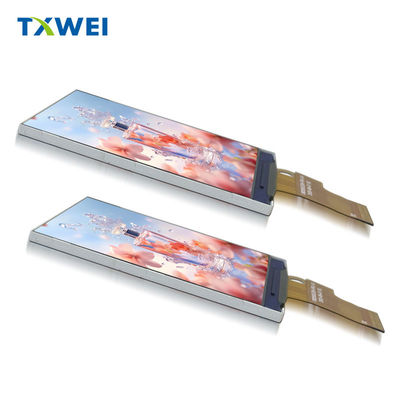

Tipo IPS da 2 pollici 240x320MCU 8 BITinterfaccia TFT LCD Screen Introduzione al prodotto
Tian Xianwei TXW200053S0è un display LCD TFT a forma rotonda di dimensioni diagonali di 2,0 ′′ di tipo IPS con risoluzione di 240x320 pixel.
1Questo LCD TFT da 2 pollici è un display TFT IPS.
2Questo display LCD da 2 pollici ha una risoluzione di 240x320 punti.
3Questo display TFT da 2 pollici ha un angolo di visione completo e l'angolo di visione in ogni direzione è fino a 85 gradi.
4Le dimensioni complessive di questo schermo TFT da 2 pollici sono 34,6*47,83*2,1 mm.
5Questo schermo TFT 2′′ ha un driver IC ST7789V.
6Questo schermo LCD TFT da 2 pollici è progettato con interfaccia MCU 8 BIT.
7Questo display TFT da 2 pollici è senza touch screen, CTP e RTP possono essere personalizzati in base alle esigenze.
8Questo LCD TFT da 2 pollici può funzionare a temperature da -20°C a +70°C; la temperatura di conservazione è da -30°C a +80°C
Prodotto: | 2.0" LCD TFT | Schermo tattile: | Senza schermo tattile ((Personalizzabile) |
---|---|---|---|
Risoluzione: | 240x320 punti | Direzione di visione: | Tutti |
Interfaccia: |
MCU 8 BIT |
Numero di pin: | 22 pin |
Collegamento: | Tipo ZIF | Luminanza superficiale: | 400 Cd/m2 |
Temperatura di funzionamento: | -20°C a +70°C | Rispetto: |
Compatibile con CE&FCC e RoHS |
Applicazione
Questo modulo LCD TFT 2.0 è ampiamente utilizzato nel pannello degli strumenti dei veicoli elettrici, PDA portatile, attrezzature mediche, elettronica automobilistica, elettrodomestici, registratore di guida, fotocamera per bambini, DV sportivo,ecc
Tipo IPS da 2 pollici 240x320MCU 8 BITInterfaccia schermo LCD TFT Disegno prodotto
Descrizione della funzione del modulo
Numero PIN. | Il simbolo | Funzionale | Altre note |
1 |
A |
alimentazione del terminale di ingresso dell'anodo di retroilluminazione. | |
2 |
K. |
Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. | |
3 | NC | NC | |
4 | NC | NC | |
5 | IOVCC | alimentazione del circuito I/O(1.8V) | |
6 | VCC | alimentazione per circuito DC/DC(2.8V) | |
7 | D7 | Bus dati di interfaccia parallela MCU | |
8 | D6 | Bus dati di interfaccia parallela MCU | |
9 | D5 | Bus dati di interfaccia parallela MCU | |
10 | D4 | Bus dati di interfaccia parallela MCU | |
11 | D3 | Bus dati di interfaccia parallela MCU | |
12 | D2 | Bus dati di interfaccia parallela MCU | |
13 | D1 | Bus dati di interfaccia parallela MCU | |
14 | D0 | Bus dati di interfaccia parallela MCU | |
15 | R & S | Leggere abilitare in 8080 MCU interfaccia parallela | |
16 | WR | Abilitare la scrittura nell'interfaccia parallela MCU | |
17 | RS | Visualizzazione dei dati/pin di selezione dei comandi in interfaccia parallela | |
18 | CS | Chip selezionare l' ingresso del segnalepin | |
19 | TE | Pin di uscita di effetto lacerante per sincronizzare MPU alla scrittura del fotogramma | |
20 | RISET |
Ripristinare il terminale di ingresso del segnale.️L️. |
|
21 | GND | POvere Ground | |
22 | GND | POvere Ground |
AbsolutoMAxiomRdi raggiungere
Caratteristiche | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
Temperatura di funzionamento LCM | TOPR | - Venti | +60 | °C |
Temperatura di stoccaggio LCM | TSTG | - Trenta | + 70 | °C |
Umidità | RH | 10 | 90 | % |
TFT DCCCaratteristiche
Caratteristiche | Il simbolo | Un minuto. | Tipo. | - Max, ti prego. | Unità | Nota |
Voltaggio di alimentazione 1 | VDDIO | 1.65 | 1.8 | 3.3 | V. | - Non lo so. |
Tensione di alimentazione 2 | VDD | 2.5 | 2.8 | 3.3 | V. | - Non lo so. |
Voltaggio dell'alimentazione 3 | VDD3 | - Non lo so. | - Non lo so. | - Non lo so. | V. | - Non lo so. |
Fornitura di alimentazione per MTP | VPP | - Non lo so. | - Non lo so. | - Non lo so. | V. | - Non lo so. |
Caratteristiche dell'unità di retroilluminazione
Il sistema di retroilluminazione è un tipo di illuminazione di bordo con 3 LED bianchi, le cui caratteristiche sono illustrate nelle tabelle seguenti.
Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
Voltaggio in avanti | V.F | 2.8 | - Non lo so. | 3.2 | V. | - Non lo so. |
Corrente in avanti | Io...F | - Non lo so. | 60 | - Non lo so. | mA | - Non lo so. |
Luminance ((Con LCD + CTP) | Lv | - Non lo so. | 500 | - Non lo so. | cd/m2 | - Non lo so. |
Tempo di vita del LED | N/A | - Non lo so. | 30,000 | - Non lo so. | Ora | Nota 1 |
Nota:
La durata di vita del LED è definita come la diminuzione della luminosità del modulo al 50% della luminosità originale aL= 20mA/LED. Il tempo di vita del LED potrebbe essere ridotto se siLè superiore a 25 mA/LED.
RElemento di prova di affidabilità
- No, no, no, no. | Articolo di prova | Condizione di prova | Altre note |
1 | Immagazzinamento ad alta temperatura | +70°C / 96H |
1Il test funzionale e' OK. Segmento mancante, segmento corto e poco chiaro non visualizzato, visualizzazione anormale e perdita di cristalli liquidi non consentiti. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
|
2 | Disponibilità a bassa temperatura | -30°C / 96H | |
3 | Alta velocità, in funzione | +60°C / 96H | |
4 | Temperature basse. | -20°C / 96H | |
5 | Immagazzinamento ad alta temperatura/umidità | 50°C x 90%RH /96H | |
6 | Shock termico e di freddo | Stato statico, -20°C ((30 min) ~60°C (30 min),50 cicli |
