| MOQ: | Negoziare |
| prezzo: | negotiate |
| Imballaggio standard: | Cartone |
| Periodo di consegna: | 16 |
| Metodo di pagamento: | L/C TT |
| Capacità di approvvigionamento: | 10000 pezzi |

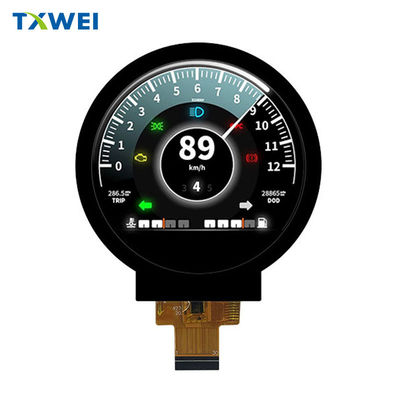

TXW276001B0-GP è uno schermo LCD TFT a colori circolare da 2,76 pollici con touch capacitive full fit, risoluzione 480 * 480, IPS full angle high definition highlight display effect,temperatura di ampio raggio -30+80 temperatura di esercizio, supportando luminosità del display personalizzata, struttura FPC, struttura tattile e retroilluminazione, supportando RGB565/666/888 e interfaccia MIPI
Applicazione
Questo prodotto è ampiamente utilizzato in elettrodomestici intelligenti, elettrodomestici da cucina, display di strumenti, controllo di accesso di sicurezza, istruzione dei bambini, attrezzature mediche,Interconnessione intelligente per l'automotive e altri prodotti
Vantaggi del prodotto
1.IPS angolo di visione completo ((80/80/80/80). angolo di visione molto buono. Perfetto per diversi tipi di applicazioni, indipendentemente dal mettere in cima, sul tavolo, o utilizzato in mano, ecc.
2.Eccellente prestazione di visualizzazione del colore di sfondo, luminosità, angolo di visione e intensità, ecc.
3.Un altro verion per 2,76 pollici, può essere utilizzato a temperatura massima di -30°C a +80°C
4.Flessibile da avere con o senza schermo touch resistivo. Possiamo supportare la progettazione di CTP personalizzato ((pannello touch capacitivo) anche per i clienti. FPC è personalizzabile anche.
5Soluzione a basso costo tra le stesse nel settore LCD.
6.Facile da installare e facile da mantenere.
| Prodotto: | 2.76" Inch Rotondo IPS TFT LCD | Risoluzione: | 480x480 punti |
|---|---|---|---|
| Interfaccia: |
RGB 18 BIT |
Temperatura di funzionamento: | -30°C a +80°C |
| Temperatura di conservazione: | -30°C a +80°C | Direzione di visione: | Tutti gli angoli di visione (85/85/85/85) |
| Schermo tattile: | - Sì. | Controllo del driver: |
ST7701S |
| Numero di pin: | 40 PINS |
Struttura del touch screen |
G+F |
|
Touch Driver IC: |
CST830 |
Interfaccia touch: |
IIC |
|
Lumens di grado: |
550cd/m2 |
Rispetto: | Conformità CE & FCC & RoHS |
2Display LCD TFT da 0,76 pollici Cina Produttore Fornitore, 2,76 polliciRotondoModulo LCD TFT con luminosità di 550 nit Disegno del prodotto
Descrizione della funzione del modulo
| Il simbolo | LCM funzionale | |
| 1 | LEDA | Fornitura di alimentazione per il terminale di ingresso dell'anodo di retroilluminazione |
| 2-3 | LEDK | Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione. |
| 4 | GND | Terreno di potenza |
| 5 | VCI2.8V | Fornitore di alimentazione per LCD. |
| 6 | RISET 2,8V | Ripristina il terminale di ingresso del segnale. |
| 7-8 | NC | NC |
| 9 | SDA | Pin del segnale di ingresso/uscita |
| 10 | SCLK | Segnale di orologio seriale. |
| 11 | CS | Chip selezione pin di ingresso del segnale |
| 12 | DCLK | Segnale d'orologio a punti per il funzionamento dell'interfaccia RGB |
|
13 |
DE | Segnale di attivazione dati per il funzionamento dell'interfaccia RGB. |
| 14 | VSYNC | VSYNC Vertical (Frame) sincronizzando il segnale di ingresso per il funzionamento dell'interfaccia RGB. |
| 15 | HSYNC | Segnale di ingresso di sincronizzazione orizzontale (lineare) per il funzionamento dell'interfaccia RGB. |
| 16-33 | DB0-DB17 | Bus dati di interfaccia RGB. |
| 34 | GND | Terreno di potenza |
| 35 | CTP_INT | Uscita di interruzione del pannello tattile |
| 36 | CTP_SDA | Dati I2C del pannello tattile |
| 37 | CTP_SCL | Orologio I2C del pannello tattile |
| 38 | CTP_RST | Ripristino del pannello tattile |
| 39 | CTP_VCI | Pannello sensoriale |
| 40 | GND | Terreno di potenza |
AbsolutoMAxiomRdi raggiungere
| Caratteristiche | Il simbolo | Un minuto. | - Max, ti prego. | Unità |
| Temperatura di funzionamento LCM | TOPR | - Venti | + 70 | °C |
| Temperatura di stoccaggio LCM | TSTG | - Trenta | + 80 | °C |
| TP Temperatura di funzionamento e umidità (20% ~ 90%RH) | TOPR | - Venti | + 70 | °C |
| TP SStemperatura e umidità di stoccaggio (20% ~ 90%RH) | TSTG | - Trenta | + 80 | °C |
| Umidità | RH | - | 90 | % |
Caratteristiche dell'unità di retroilluminazione
| Caratteristiche | Il simbolo | Un minuto. | Tipo | - Max, ti prego. | Unità | Altre note |
| Voltaggio in avanti | V.F | 5.4 | - Non lo so. | 6.6 | V. | - |
| Corrente in avanti | Io...F | - Non lo so. | 80 | - | mA | - |
| Luminance ((Con LCD + CTP) | Lv | TBD | - Non lo so. | cd/m2 | - | |
| Tempo di vita del LED | N/A | - Cosa? | 30,000 | - Non lo so. | Ora | Nota 1 |
RElemento di prova di affidabilità
| 1 | Immagazzinamento ad alta temperatura | +80°C / 96H |
1Il test funzionale e' OK. Segmento mancante, segmento corto, poco chiaro, non visualizzato. Display anormale e perdite di cristalli liquidi non sono consentite. 2Non basso. Bolle di temperatura, sigillo di fine allentato e caduta, cornice arcobaleno.
|
| 2 | Disponibilità a bassa temperatura | -30°C / 96H | |
| 3 | Alta velocità, in funzione | +70°C / 96H | |
| 4 | Temperature basse. | -20°C / 96H | |
| 5 | Immagazzinamento ad alta temperatura/umidità | 60°C x 90%RH / 96H | |
| 6 | Shock termico e di freddo | Stato statico, -20°C ((30 min) ~70°C (30 min),10 cicli |
2Modulo LCD TFT da.76 pollici con luminosità di 550 Nits
Parola chiave di ricerca: tft 2.76, tft2.76",2.76tft LCD,2.76"TFT LCD,2.76Dispositivi per l'illuminazione2.76,2.76display tft,2.76"Tft display,2.76Display tft a pollici, display tft2.76, tft display2.76",2.76schermo TFT da pollice,2.76" schermo,2.76schermo TFT da pollice, schermo TFT2.76schermo TFT2.76pollice, schermo TFT2.76",2.76pollice tft,2.76"Lcd TFT da pollice,2.76" schermo LCD TFT,2.76" schermo,2.76Dispositivo LCD da 1 pollice, display LCD2.76️
|
|
