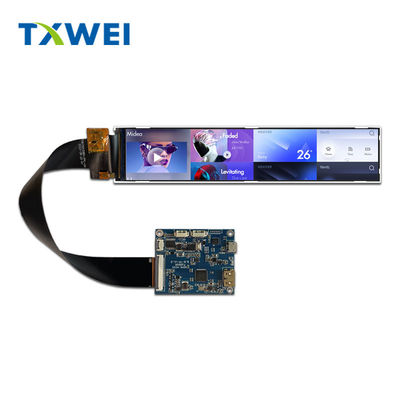

6.9 pollici 280 * 1424 HDMI interfaccia pompa di infusione medica strumento strumento schermo LCD

prodotti

Modulo a 7 pollici dell'affissione a cristalli liquidi

6.9 pollici 280 * 1424 HDMI interfaccia pompa di infusione medica strumento strumento schermo LCD

MOQ:	Negoziare
prezzo:	negotiate
Imballaggio standard:	Cartone
Periodo di consegna:	16
Metodo di pagamento:	L/C TT
Capacità di approvvigionamento:	10000 pezzi

Informazione dettagliata

Descrizione del prodotto

Informazione dettagliata

Luogo di origine

Guangdong, Cina

Marca

TXWEI

Certificazione

CE ROHS FCC

Numero di modello

TXW700120B0-HDMI

Tipo LCD:

di solito nero

Elemento di azionamento:

Matrice attiva TFT

Lumens di grado:

500cd/m2

Numero di pixel:

280*3RGB ((H) X1424 ((V)

Dimensione:

Evidenziare:

6.9 pollici VGA Driver Board

VGA Driver Board a colori

Modulo dello schermo di TFT LCD

Descrizione del prodotto

Riguardo a questo articoloSFTO1190GX-7161AN

Il display LCD TFT da 7 pollici presenta le seguenti specifiche chiave:

Dimensione dello schermo: 7 pollici
Risoluzione:280*1424pixel
Luminosità: 500 nits
Interfaccia:HDMI
Profondità del colore: 16,7M

Caratteristiche e vantaggi:

Dimensione dello schermo: La diagonale di 7 pollici lo rende adatto a varie applicazioni, tra cui schermi industriali, dispositivi portatili e apparecchiature portatili.

Risoluzione: con una risoluzione di 280*1424, il display è ottimizzato per applicazioni a grande schermo, fornendo una buona chiarezza e dettaglio,anche se potrebbe non essere alto come i moderni display in termini di densità di pixel. Il rapporto di risoluzione unico può essere utile per specifici layout e grafica dell'interfaccia utente.

Luminosità: un livello di luminosità di 500 nits garantisce che il display sia abbastanza luminoso da essere utilizzato in varie condizioni di illuminazione, compresi gli ambienti esterni.Questo livello di luminosità è vantaggioso per la leggibilità e la visibilità.

Interfaccia HDMI: l'uso dell'interfaccia HDMI è comune nei display moderni in quanto consente il trasferimento di dati ad alta velocità tra il display e il controller,che è utile per ridurre la latenza e migliorare le prestazioni complessive.

Potenziali applicazioni:

Monitori industriali: utilizzati nella produzione e nell'automazione per sistemi di controllo o monitoraggio delle macchine.
Dispositivi mobili: possono essere utilizzati su tablet, dispositivi portatili o dispositivi portatili in cui dimensione e peso sono critici.
Display automobilistici: utili nei cruscotti delle auto per visualizzare le informazioni in un fattore di forma compatto.

Considerazioni di progettazione:

Assicurare la compatibilità con le capacità di uscita grafica del dispositivo.
Valutare i requisiti di potenza per garantire un funzionamento efficiente, in particolare per i dispositivi a batteria.
Considera il design della lunetta per massimizzare l'area dello schermo mantenendo l'integrità strutturale.

Conclusione:

Questo tipo di display potrebbe servire una vasta gamma di applicazioni grazie alle sue specifiche equilibrate di dimensioni, risoluzione, luminosità e interfaccia.è essenziale considerare come questi parametri si allineano con l'applicazione prevista e i requisiti dell'utente.

Caratteristiche

- No, no, no, no.	Articolo	Specificità	Unità
1	Dimensione del pannello	7.0	centimetro
2	Numero di pixel	280*1424	pixel
3	Area attiva	33.6 ((H) x 170.88 ((V)	mm
4	Pitch dei pixel	0.1432 ((H) X 0.1432 ((V) x RGB	mm
5	Dimensione del profilo	38.2 ((W) ×181.47 ((H) ×3.45 ((T)	mm
6	Numero di colori	16.7M	-
7	Modalità di visualizzazione	Modalità di trasmissione, normalmente nera	-
8	Direzione di visione	Visualizzazione completa	-
9	Formato di visualizzazione	Striscia verticale RGB	-
10	Trattamento superficiale	L'abbagliamento	-
11	Interfaccia	HDMI	-
12	Lampade di sfondo	LED bianco	-
13	Temperatura di funzionamento	-30~80	°C
14	Temperatura di conservazione	-30~80	°C
15	tensione	5v	g

Disegno meccanico

6.9 pollici 280 * 1424 HDMI interfaccia pompa di infusione medica strumento strumento schermo LCD 0

6.9 pollici 280 * 1424 HDMI interfaccia pompa di infusione medica strumento strumento schermo LCD 1

AbsolutoMAxiomRdi raggiungere

Caratteristiche	Il simbolo	Un minuto.	- Max, ti prego.	Unità
Temperatura di funzionamento LCM	T_OPR	- Venti	+ 70	°C
Temperatura di stoccaggio LCM	T_STG	- Trenta	+ 80	°C
TP Temperatura di funzionamento e umidità (20% ~ 90%RH)	T_OPR	- Venti	+ 70	°C
TP SStemperatura e umidità di stoccaggio (20% ~ 90%RH)	T_STG	- Trenta	+ 80	°C
Umidità	RH	- Non lo so.	90	%

Caratteristiche dell'unità di retroilluminazione

Caratteristiche	Il simbolo	Un minuto.	Tipo	- Max, ti prego.	Unità	Altre note
Voltaggio in avanti	V._F	14	- Non lo so.	16	V.	- Non lo so.
Corrente in avanti	Io..._F	- Non lo so.	80	- Non lo so.	mA	- Non lo so.
Luminance ((Con LCD + CTP)	Lv	- Non lo so.	450	- Non lo so.	cd/m²	- Non lo so.
Tempo di vita del LED	N/A	- Non lo so.	20,000	- Non lo so.	Ora	Nota 1

Descrizione della funzione del modulo

Numero PIN.	Il simbolo	LCMFunzionale
1	GND	Scendi.
2	NC	Nessuna connessione.
3	LEDA	Fornitura di alimentazione per l'ingresso dell'anodo della retroilluminazione a LED.
4	LEDA	Fornitura di alimentazione per l'ingresso dell'anodo della retroilluminazione a LED.
5	NC	Nessuna connessione.
6	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
7	LEDK	Fornitura di alimentazione per il terminale di ingresso del catodo di retroilluminazione.
8	NC	Nessuna connessione.
9	GND	Scendi.
10	NC	Nessuna connessione.
11	NC	Nessuna connessione.
12	NC	Nessuna connessione.
13	NC	Nessuna connessione.
14	NC	Nessuna connessione.
15	NC	Nessuna connessione.
16	NC	Nessuna connessione.
17	GND	Scendi.
18	NC	Nessuna connessione.
19	GND	Scendi.
20	GND	Scendi.
21	RISET	Ripristina il pin di ingresso del segnale.
22	VDD	Fornitore di alimentazione per LCD.
23	STBYB	Modalita' di attesa, normalmente tirata in alto.
24	NC	Nessuna connessione.
25	GND	Scendi.
26	D0P	Polarità positiva del segnale differenziale di bassa tensione 0
27	D0N	Polarità negativa del segnale differenziale di bassa tensione 0
28	GND	Scendi.
29	D1P	Polarità positiva del segnale differenziale di bassa tensione 1
30	D1N	Polarità negativa del segnale differenziale di bassa tensione 1
31	GND	Scendi.
32	CLKP	Polarità positiva del segnale orario differenziale a bassa tensione
33	CLKN	Polarità negativa del segnale orario differenziale a bassa tensione
34	GND	Scendi.
35	D2P	Polarità positiva del segnale differenziale di bassa tensione 2
36	D2N	Polarità negativa del segnale differenziale di bassa tensione 2
37	GND	Scendi.
38	D3P	Polarità positiva dei dati differenziali di bassa tensione3segnale
39	D3N	Polarità negativa dei dati differenziali di bassa tensione3segnale
40	GND	Scendi.

Immagine del prodotto
